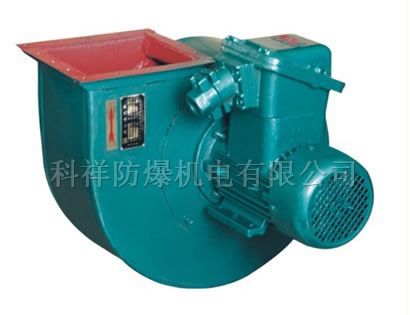

B4-72防爆离心风机
产品类别: 防爆离心风机
产品名称: B4-72防爆离心风机
产品型号: B4-72-11-№2.8A,B4-72-11-№3.2A,B4-72-11-№3.6A
浏览次数: 5360
风机用途
B4-72隔爆型防爆离心通风机可作为化工厂及大型建筑物的室内通风换气用,输送空气和其它不自然的,对人体有害的,有爆炸性气体环境,对钢材无腐蚀性的气体。
B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质,所含尘土及硬质颗粒物不大于150g/m3。气体温度不得超过80℃。
B4-72型风机的性能与选用件及基础尺寸与4-72型一致,可按其样本选择。该风机结构基本鱼-72型相同,№2.8~6A采用B35型带法兰盘与底脚的电动机。№6~12C、D电动机选用该表中与Y系列对应的YB系列,安装型式为B3。
■   风机型式
从电动机一侧正视,叶轮顺时针旋转,称为右旋风机,以“右”表示。叶轮逆时针旋转,称为左旋,以“左”表示。风机的出口位置,以机壳的出风角度表示。4-72型风机№2.6~6出厂时均做成1种型式,使用单位根据要求再安装成所需要的位置,订货时不需注明。№2.8出风口位置调整范围0°~225°,间隔是45°。 №3.2~6出风口位置调整范围0°~225°,间隔是22.5°。№8~12出风口位置调整范围0°~225°,间隔是45°,№16~20出风口位置制成固定的三种0°、90°、180°,不能调整,订货时需注明。风机的传动方式有A、B、C、D四种。4-72型风机中№2.8~6采用A式传动,№8~12采用C、D式传动,№16~20采用B式传动。
机号
电动机型号
功率-转速
风量m³/h
风压Pa
2.8A
YB90S-2
1.5KW-2P
1131-2356
994-606
3.2A
YB90S-2
2.2KW-2P
1688-3517
1300-792
YB90S-4
1.1KW-4P
844-1758
324-198
3.6A
YB100L-2
3KW-2P
2664-5268
1578-989
YB90S-4
1.1KW-4P
1332-2634
393-247
4A
YB132S1-2
5.5KW-2P
4012-7419
2014-1320
YB90S-2
1.1KW-4P
2006-3700
501-329
4.5A
YB132S2-2
7.5KW-2P
5712-10562
2554-1673
YB90S-4
1.1KW-4P
2856-5281
634-416
5A
YB160M1-2
15KW-2P
7728-15455
3187-2019
YB100L1-4
2.2KW-4P
3864-7728
790-502
6A
YB112M-4
4KW-4P
6677-13353
1139-724
8C
YB132M-4
7.5KW-4P
17130-20237
844-707
